预应力混凝土双 T 板模具及生产线设备

双T板全称预应力混凝土双T板，是一种先张法预应力混凝土梁板一体化构件，由宽大的面板和2根窄而高的肋组成的单向受力板，如下图所示。双T板肋宽度常为100mm，面板厚度一般为50mm，面板宽度常为2m、2.4m、3m，双T板截面高度常为350～700mm(最高可达960mm)，跨度常为9～18m、最大可达30m以上。其翼缘厚度分等厚度和变厚度2种，按沿跨度方向的整体截面形式不同又可分为等截面双T平板和双坡变截面双T板。

双T板虽然受力性能好，安装速度快，但由于截面高度偏大，其主要用于公共建筑、厂房、仓库、冷库、重荷载工业建筑、停车场建筑等大跨度楼(屋)盖结构体系中，特别是在装配式车库中采用。为增强双T板抗震性能，可在双T板上后浇叠合层，形成预应力混凝土双T底板叠合板。

预应力混凝土双T板的特点

1) 自重轻、成本低、施工简单、易于质量控制，可以大大降低房屋的结构高度

2) 而且耐久性、耐火性都优于钢结构，综合效益可观。

3) 具有跨度大、结构性能好、整体性好、成本低等特点。

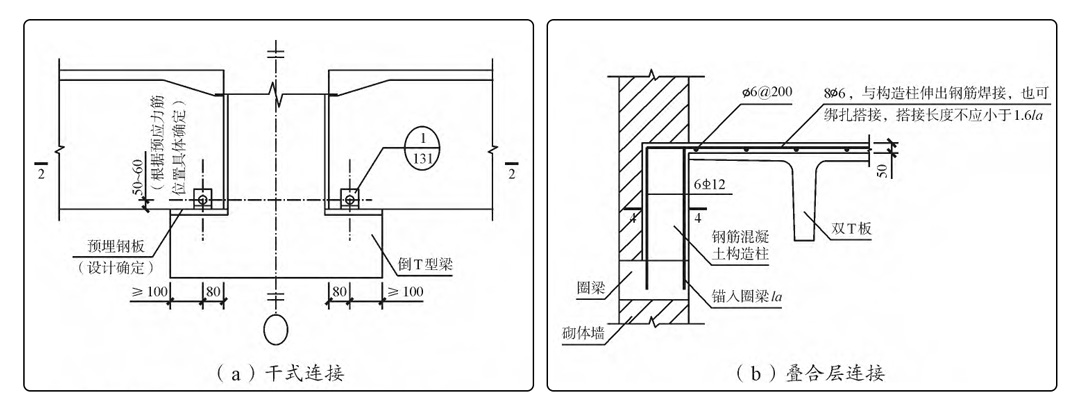

目前，有国家图集18G432-1《预应力混凝土双T板》作为工程应用依据。其连接构造分为干式连接、叠合层连接和组合连接3种，其中干式连接和叠合层连接如上图所示。干式连接包括焊接和螺栓连接，一般用于低抗震设防烈度区;叠合层连接由叠合层抵抗楼盖水平荷载，连接件只是方便安装;组合连接中后浇层和连接件共同提高楼板作用;在中、高设防烈度区建议采用叠合层连接或组合连接。

玛纳公司具有多年双T板模具加工制作经验，公司出品的模具均采用高精度智能激光切割机、激光切管机、自动焊接机器人和大型数控加工中心等一系列先进的加工设备进行生产，有效提升了生产构件的制造精度和质量稳定性。

(1)技术优势

双T板的肋高、肋间距，板宽、长度可调;同一套模具，可生产不同跨度、不同肋间距的双T板产品，具备良好的模具适应性。

产品可配合游牧式张拉系统、布料系统、养护系统等组成完整的生产线。

(2)生产工艺

施工制作准备→预制台座施工、胎膜安装→涂刷胎模隔离剂→预应力钢筋制备及铺放→非预应力进铺设及预埋件安装→预应力钢筋张拉→浇筑混凝土、养护→放张→起模→堆放。
