预制装配式电力检查井设计方案及模具

预制装配式混凝土检查井作为一种高效且可靠的市政基础设施，已在国内外市政工程中得到广泛应用，尤其在污水、雨水排水系统及城市基础设施建设中，展现出了显著优势。随着技术的不断进步和市场需求的持续增长，预制检查井的设计、生产和施工技术逐渐趋于成熟，且在国内市场的发展势头迅猛。

1 预制装配式混凝土检查井设计原则

1)受力分析。 确保预制检查井在投入使用后，具备足够的承载能力和稳定性，能够有效抵抗外部负荷，保证长期安全运行。

2)材质选用。 优 先选择高强 度、耐腐蚀的混凝土材料，以提升检查井的耐久性，延长其使用寿命并减少维护频率。

3)结构优化。 通过科学的结构设计和模块化组合方式，优化整体布局，提高施工效率，从而降低项目成本。

4)经济效益。 在确保结构质量和功能性要求的前提下，精细化生产和运输流程，降低成本，推动项目的可持续发展，最大化资源利用效率。

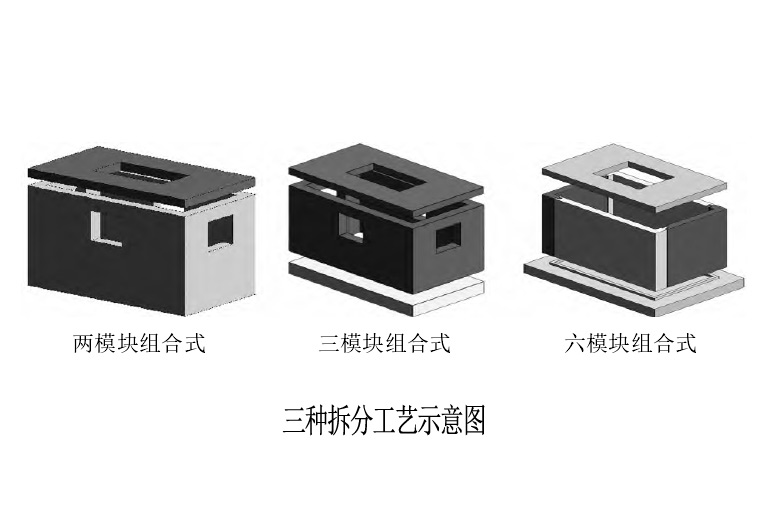

2 预制装配式混凝土检查井分块方案

2.1 两模块组合式

重量：底板与侧壁的组合体约 28 t，盖板约 5 t

运输：1 个 /辆

工艺流程：井预制 - 放样 - 基坑开挖 -垫层施工 - 运输 - 吊装 -防水处理

安装效率：安装一座井需 1 小时

吊装设备：两台 80 T

综合单价：5.5万

2.2 三模块组合式

重量：底板约 11 t，一体化侧壁约 17 t，盖板约 5 t

运输：1 个/辆

工艺流程：井预制 - 放样 - 基坑开挖 - 垫层施工 - 运输 - 吊装 - 防水处理

安装效率：安装一座井需 2 小时

吊装设备：80 T

综合单价：5.4万

2.3 六模块组合式

重量：底板约 11 t，侧壁( 长边)约 4. 5 t，侧壁( 短边)约 4 t，盖板约 5 t

运输：1.5 个 /辆

工艺流程：井预制 - 放样 - 基坑开挖 -垫层施工 - 运输 - 吊装 -支撑 - 后浇带钢筋绑扎 -支模 - 浇筑 - 养护 - 拆模 -拼缝防水施工 - 养护

安装效率：安装一座井需 7 天

吊装设备：50 T

综合单价：6万
