风力发电塔筒模具 风电混凝土管片模具

随着风电机组单机容量增大和塔架高度增加,混凝土塔架得到越来越多的应用。混塔具有结构稳定、材料便宜、刚度大、耐久性好、环境适应性强等优点,适用于高塔项目。

一、 预制混塔基本概念

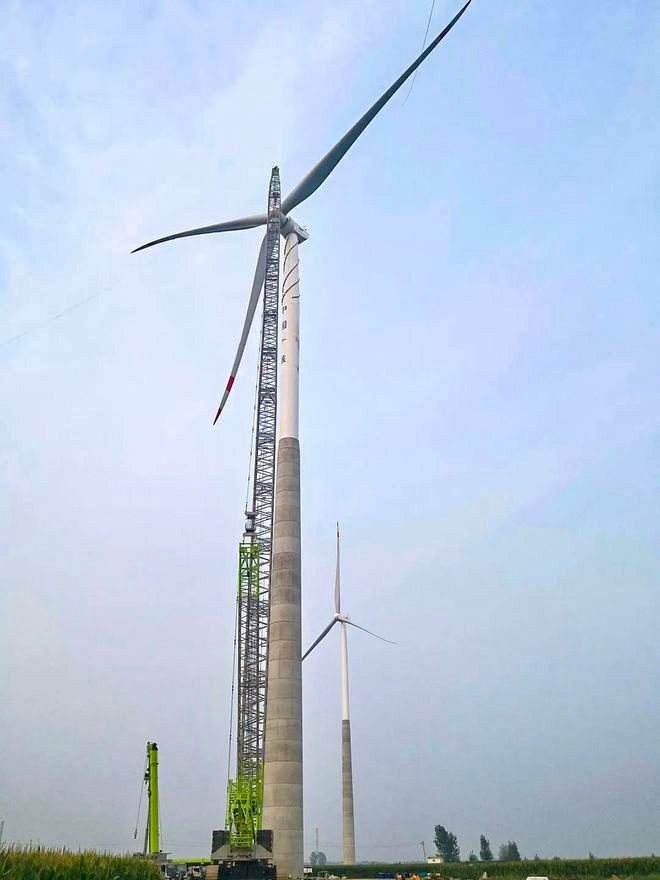

风电混塔指的是风力发电中的钢混塔架，风力发电机组的塔架有两部分组成，上部分采用的是常规钢制塔筒，下部分采用的是混凝土塔筒，中间使用过渡段相连接。预制混塔中混凝土塔架部分是由预制混凝土构件拼接而成的，吊装后通过贯穿预应力系统，提高整体的抗弯能力。

二、 预制混塔施工特征

1)所用的预制模板种类少，在较高的利用率下可完成高精度的圆环筒节预制;

2)各筒节不用开展后灌浆调平作业，且实际的拆卸及安装步骤简单;

3)可在风电项目场就近预制各类构件，实际的运输成本和人力成本较低;

4)预应力钢绞线体外张拉具有便捷性和运维便利性;

5)轮毂高度及装机容量等参数的调节，可借助钢绞线数量和同筒节数量的调整进行优化，具有灵活性。

三、 风电混塔模具质量控制措施

混凝土塔架管片制作主要有现浇式和预制式两种工艺模式,由于预制式管片能够节省现场吊装时间,因此,目前通常采用预制管片的方式。采用预制方法进行混塔项目建设时,应重点控制预制节段精度,包括模具精度和刚度、原材料质量、混凝土配合比质量控制、钢筋绑扎质量控制、混凝土浇筑质量控制、预埋件安装及定位精度控制等。

现场应对模具整体尺寸进行复核,确保符合图纸要求。同时应进行模板拼装检查,要求接缝严密无错台,各条棱线直顺,无波浪起伏,无锈迹;预埋件、预留孔洞的位置、标高、尺寸应复核;预埋件固定应可靠,检查防止胀模、跑模、错位造成结构断面尺寸偏差。模板每周转一定次数后应进行一次检查、校正。

四、 玛纳公司风电混塔预制混凝土塔筒模具及配套模具

4.1 风电混塔预制混凝土塔筒模具

a) 可定制设计多种形式模具：弧形、平板、C型等。

b) 操作方便，加工精度高，设备有专用密封结构。

c) 大型模具可选配液压系统、震动系统等。

4.2 风电混塔塔筒管片拼装平台

a) 采用国标高质量型材制作、进行抛丸工艺进行喷漆制作，保证设备经久耐用。

b) 可根据不同风电体系的塔筒尺寸规格进行专属定制化设计制作。

c) 同时可提高装配式装配式混凝土塔筒管片拼装过程的速率和精度。

4.3风电混塔管片专用吊具

a) 采用国标高质量型材制作、进行抛丸工艺进行喷漆制作，保证设备经久耐用。

b) 可根据装配式风电混塔管片的宽度自由调节吊钩的位置。

c) 同时可根据不同体系的混塔管片定制设计专属吊具。

d) 常用规格有：20T、25T、30T、35T

五、 结语

混合式塔架具有混凝土塔筒刚度大、阻尼高、钢塔筒安装快、结构轻等优点。而且采用预制混塔后，风力发电机组的轮毂高度得到了大幅度提升，光混塔部分就突破了百米大关，对中东部地区低风速地带的风能利用率大大增加。
