双柱式花瓶墩钢模板一次浇筑成型 施工工艺

随着桥梁建设技术的更新在不断地加快，越来越多的桥墩由重力型桥墩向轻型桥墩转变。双柱式墩具有截面积小、截面模量大、自重轻、结构刚度和强度较好的特点被广泛运用在桥梁建设中。

工程技术问题及施工难点

1)降低对环境的影响

在进行墩体浇筑施工过程中，难免会产生一些废水、废渣，若未经过良好的处理，会对周围环境产生不良影响;同时在支架搭设以及浇筑施工过程中，会产生不同程度的噪音污染，同样也会对居民的生活环境和工作环境产生较大影响。

2)模板支设难度大

模板支设是混凝土浇筑施工的重要环节。双柱式花瓶墩其外部性状不规则，模板结构高度大、承受的侧向压力大，模板支撑体系的稳定性常难量化，同时由于现场模板支设条件有限，易出现漏浆和爆模的情况，对施工质量和周围环境均会产生不利影响。

3)临时固定支架快速搭设

在进行现场模板支设与混凝土浇筑施工时，常常需搭设现场施工平台。受限于现场施工条件，目前在进行临时固定支架搭设时，其施工工期较长、支架整体性有待提高、难以满足空间位置调整的需要。

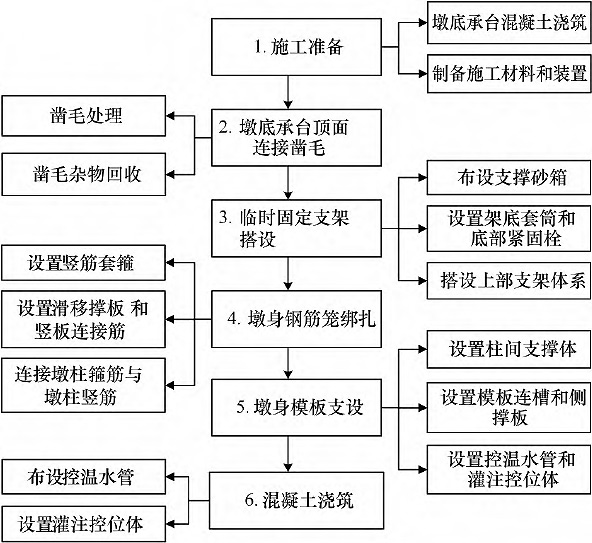

双柱式花瓶墩钢模板一次浇筑成型施工工艺流程

双柱式花瓶墩钢模板一次浇筑成型施工操作要点

1)墩底承台顶面凿毛:在墩底承台两侧的地基土体上布设凿毛撑柱和柱顶横梁，并通过撑板锚筋将柱底撑板与地基土体连接牢固;使管道连接体与柱顶横梁下部的导向滑梁连接牢固，并在管道连接体的下部设置回收横管和供水横管;先在柱顶横梁及凿毛撑柱的外周设置密闭帘布，再通过供水纵管向供水横管供水，通过水刀喷头对墩底承台的上表面进行凿毛处理，同步通过回收管口、回收横管以及回收纵管、回收凿毛杂物。

2)临时固定支架搭设:先在地基土体内布设支撑砂箱，并在支撑砂箱内填充砂箱填充体，然后在支撑砂箱的上表面设置支架底板;在底部撑柱的顶端布设支架平台板，在支架平台板的上表面设置反力竖板和支撑垫板，并在支架平台板与已浇筑的墩底承台之间设置支架拉筋;将拼接成整体的拼接单元置于搁置台板上，先设置抬升底板，再抬升底板及已安装拼接单元至设定高度，然后顶升搁置台板及拼接单元至设定高度，重复拼接单元顶升施工。

3)墩身钢筋笼绑扎:通过竖筋套箍将控位滑槽与墩柱竖筋连接牢固，先调整滑移撑板的竖向间距，再通过滑板紧固栓将滑移撑板与控位滑槽连接牢固;在竖筋套箍与控位滑槽之间设置竖板连接筋;先将墩柱箍筋置于滑移撑板上表面的箍筋限位槽内，再将墩柱箍筋与墩柱竖筋连接牢固，然后进行墩身钢筋笼的绑扎施工。

4)墩身模板支设:墩身模板包括直线侧模和曲线侧模;将柱间支撑体通过支撑竖杆插入双柱的间隙内，并通过墩间顶压体将支撑侧压板与双柱的内侧壁连接牢固，使转动撑杆的两端通过撑杆连接铰与支撑侧压板和支撑竖杆连接牢固;在支架平台的支架平台板上设置竖向撑板，在竖向撑板和支撑竖杆面向墩身钢筋笼侧分别设置模板控位体和第一侧撑板，并使第一侧撑板与直线侧模通过模板连槽及模板紧固栓连接;在支撑竖杆与第二侧撑板之间设置第一支撑栓，在支撑横板与第二侧撑板之间设置第二支撑栓，在支撑竖杆与第三侧撑板之间设置第三支撑栓，并使第二侧撑板和第三侧撑板分别与曲线侧模外侧的模板连槽连接牢固。

5)混凝土浇筑:在墩身模板外周沿环向布设控温水管，并在支撑横板的上表面设置灌注撑柱，在灌注撑柱的顶面设置灌注顶板和灌注控位体;通过外部灌注设备向灌注导向管内灌注混凝土，形成桥梁墩柱，并通过灌注控位体控制灌注导向管的横向位置，通过竖向控位体控制柔性吊索、振捣棒及灌注导向管与混凝土灌注顶面的距离。
