装配式建筑复合保温墙板生产线设备

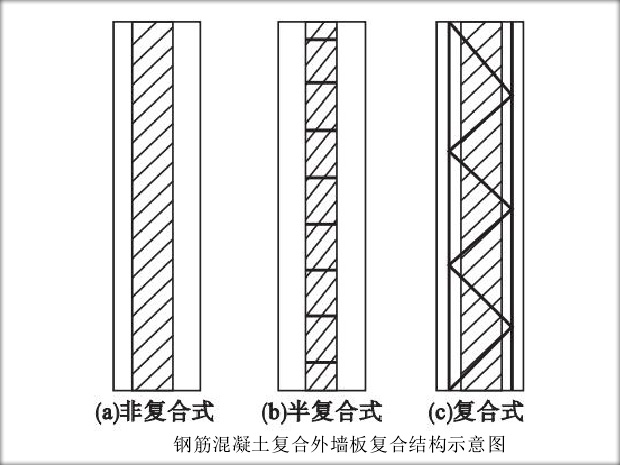

钢筋混凝土复合外墙板主要是由外部的钢筋混凝土结构承重层和内部的夹芯保温层组合而成的墙板结构，典型的构造有如下图三种复合形式。钢筋混凝土复合外墙板根据夹芯保温层所用材料的不同，有承重混凝土岩棉复合外墙板、混凝土膨胀珍珠岩复合外墙板和三种类型的复合外墙板。

一、 钢筋混凝土复合外墙板施工工效

(1) 一体化墙体吊装安装，施工速度快;

(2) 施工工序较多;

(3) 需大型吊装机械进行吊装安装，多工种人员协同合作，对吊装操作的安全性提出较高要求。

二、 施工注意事项：

(1) 运输、吊装操作过程中，应避免损坏外墙板防水构造，如有损坏，应及时修补;

(2) 外墙板尽可能一次安装到位，安装过程中保护好砂浆找平层，同时避免生拉硬撬;

(3) 安装外墙板时，不得剧烈碰撞已安装好的周边构件;

(4) 墙板混凝土在吊装前要检查是否达到吊装强度;

(5) 构件吊装前，应检查构件型号、位置是否正确，节点锚固是否符合规定，构件有无损坏，若出现差错，及时处理;

(6) 构件接头的键槽混凝土的浇筑、养护需符合要求;

(7) 吊装前，检查外墙板防水构造作法是否符合设计要求;

(8) 构件接头中键槽钢筋接头，捻缝作法，应符合规定;

(9) 焊缝长度符合要求，表面应平整光洁，并且无其他质量问题。

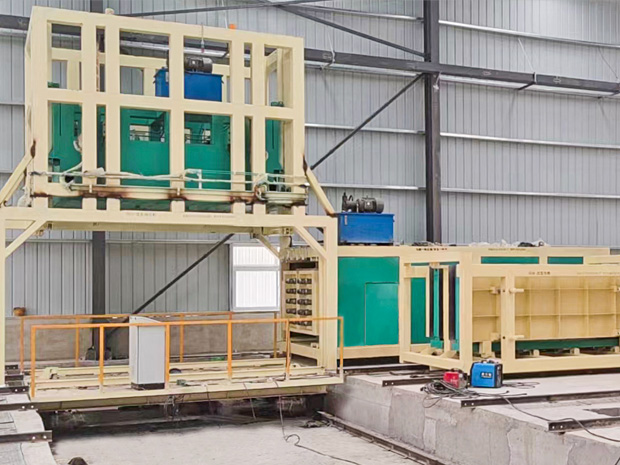

三、 玛纳公司复合保温外墙板生产线简介

此线是以“清华体系”建筑为服务对象而研制的实用型自动化生产线。此线可柔性共线生产下列产品：

清华“双向孔剪力墙板”、清华低能耗复合保温板、框架结构“外墙挂(嵌)板”、叠合墙板“空心模壳”、通用装配式“整间大墙板”、此线可满足主要竖向构件的生产需求。

该系统采用模块化控制,实现新型复合保温外墙板的工业化生产,采用大立模成型技术，外加T型集成架子母模技术(系玛纳技术),其优点:

(1) 极大提高生产效率，减少占地面积(生产车间面积是平模生产线1/4);

(2) 成型墙板几何尺寸准确，生产灵活(可灵活布置门窗位置);

(3) 生产PC外墙板及PC内墙板的多用途需要;

(4) 可方便生产复合保温夹芯外墙板(生产三明治板只需增加定位模块,定位精准)

(5) 机械化程度高,减少用工量,降低劳动强度(用工量是平模线的1/2)

(6) 满足高品质、机械化、大规模生产需求。

四、 该生产线主要组成设备：

(1) 成型主模(不漏浆及大刚度技术，每模成型4块墙板)

(2) T型集成架(每个T型集成架可放置2块墙板)

(3) 布料系统(可控布料机)

(4) 上成型系统(实现墙板上面成型)

(5) 推板机构(集合出板及隔板清理复合技术)

(6) 接板机(接放推板机推入的T型集成架)

五、 结语

复合保温外墙板作为主要的预制构件，在工厂预制完成，在施工现场对其进行组装，以工厂化、标准化、集成化和通用化为基本特征、以住宅通用体系的集成技术和装配式工业化生产方式来建造的住宅。以工业化的生产方式生产住宅，能提高生产率、提高质量、缩短工期、减少现场湿作业、节能减排、减少对技能型劳动力的需求，促进住宅业的可持续发展。
