最新动态

玻镁板是什么?玻镁板简介

发布日期:2015-04-02 16:25 作者:zzmana

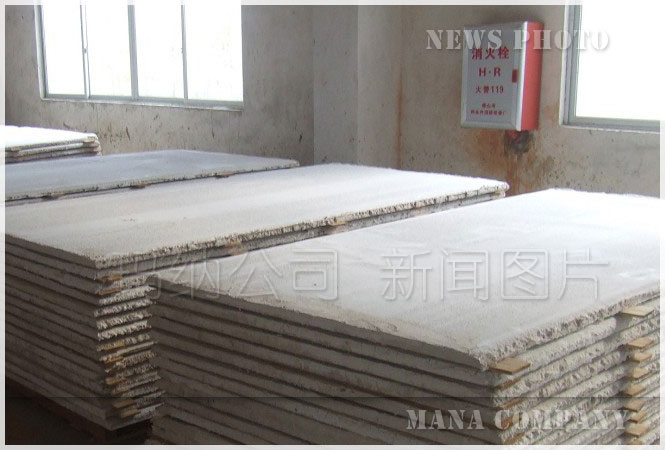

玻镁板是以镁成型剂、玻璃纤维网格布、填料等为原料,经机械滚压而成,主要用于室内非承重墙和吊顶,以及用于各类装饰板的基板。现有技术中的玻镁板通常是以氧化镁和氯化镁为成型剂,为了使镁充分、快速凝结,氯化镁的含量不能太低,否则达不到使镁充分、快速凝结的目的,而当氯化镁的含量符合使镁充分、快速凝结的目的时,氯离子含量太高,易引起板材吸潮返卤。不但如此,现有技术中的玻镁板在抗折强度、抗冲击强度、干缩率、湿胀率、握螺钉力、不燃性等方面都很难同时达到国家或行业标准要求,以致于限制了玻镁板在实际生产中的使用。

本玻镁板通过降低氯化镁含量并结合稳定剂来达到稳定氯离子、防止玻镁板吸潮返卤的目的,同时在成型剂、增强材料、轻质填料、增白剂、稳定剂、调色剂的共同作用下大大提升玻镁板的综合性能,使玻镁板在抗折强度、抗冲击强度、干缩率、湿胀率、握螺钉力、不燃性等方面同时达到或超过国家或行业标准要求,从而大大提升了玻镁板的应用范围,可广泛用于灌浆板、防火板、吊顶板、装饰板、吸音板和隔墙板等板材的基板。

将制得的产品送至国家建筑材料工业墙体屋面材料质量监督检验测试中心进行检测,结果如下:

1. 表观密度:1.32t/m3;

2. 抗折强度:24.1MPa,优于JC688-2006最低标准值15.0MPa;

3. 抗冲击强度:8.6kJ/m2,优于JC688-2006最低标准值2.5kJ/m2;

4. 抗返卤性:无水珠、无返潮,符合JC688-2006标准要求;

5. 出厂含水率:5%,优于JC688-2006最高标准值8%;

6. 干缩率0.1%,优于JC688-2006最高标准值0.3%;

7. 湿胀率0.1%,优于JC688-2006最高标准值0.6%;

8. 握螺钉力30N/m,优于JC688-2006最低标准值20N/m;

9. 氯离子含量6%,优于JC688-2006最高标准值10%;

10. 不燃性:符合GB8624-1997中A级要求。

玻镁平板

玻镁平板(俗称氧化镁板)是以氧化镁,氯化镁和水三元体系,经配置和加改性剂而制成的,性能稳定的镁质胶凝材料,以中碱性玻纤网为增强材料,以轻质材料为填充物复合而成的新型不燃性装饰材料。采用特殊生产工艺加工而成,具有防火、防水、无味、无毒、不冻、不腐、不裂、不变、不燃、高强质轻、施工方便、使用寿命长等特点,在同类产品中有复合的特殊性能。
