预制型钢桁架双皮墙(简称预制双皮墙)是从韩国引进的新型板类预制构件,其两侧为预制混凝土板,中部为型钢桁架。采用预制双皮墙可大幅减少现场工人数量,免去模架支、拆时间,降低垃圾排放,是一种绿色施工方式。
双皮墙
一、预制双皮墙具有如下特点:
1) 两侧的混凝土板与钢桁架拉结为一体,具有更高的刚度和强度。
2) 预制混凝土板内侧为粗糙面,并布置有一定间距的钢筋桁架,其形式与桁架钢筋混凝土叠合板相似,该构造措施可提高现浇混凝土和预制混凝土的粘结力。
3) 预制双皮墙的受力钢筋布置在预制混凝土板中,减少了施工现场的钢筋绑扎作业。
4) 为满足管线穿墙和支架固定等需求,预制双皮墙在生产阶段即设置了预留洞口并安装预埋件,大幅提升现场的施工效率。
二、玛纳公司立体运行预制双皮墙生产线简介
MANA PC大板生产线已成为专业的预制部品生产平台;此平台以标准化、规模化的工艺制造,可生产出不同形式,不同品种,不同规格的预制部品。
此线可生产产品:叠合楼板,外墙剪力墙板,内墙板、双皮墙板,“三明治”复合夹芯板等。

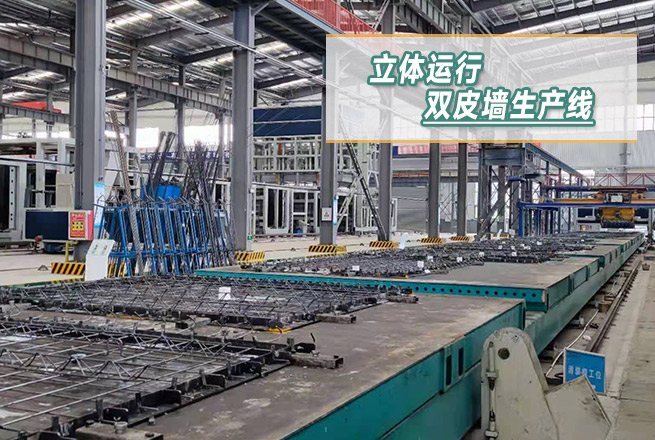

双皮墙自动化生产线
三、生产线优势:
与传统PC大阪相比的特点在于集约式布置,立体运行。
1) 集约化生产,运行动作简洁,运行效率高
2) 立体式养护,保证了高保温、高节能、高环保
3) 边模,端模突破性实现自动化安装、拆离、运输
四、主要设备:
1) 功能主机:清模机,划线机,涂油机,边模归位机,端模归位机,布料机,振动机,侧翻机;
2) 运行主机:推移机,归位机,转运机等组成;
3) 成型主机:模台,边摸,端模。
五、双皮墙制作工艺
预制双皮墙构件生产的主要步骤可分为钢构件加工和混凝土墙板生产。
1) 钢构件加工包括埋件制作、钢桁架加工和钢筋网片加工等;
2) 混凝土墙板生产包括依次生产两侧的预制混凝土板,构件翻转和养护等工序。
墙板养护完成后,进行构件脱模、吊运和存储等工作的过程中,预制双皮墙可能发生损坏,影响构件质量。为保证构件出厂时均为合格产品,应对构件逐个进行检查,发现问题后及时整改,满足质量要求后方可验收。
六、结束语
以预制构件厂的工业化生产生产方式代替施工现场的手工劳动是提高建筑业劳动效率,提升建筑质量的重要手段是我国建筑业的发展方向。对我国装配式建筑的推广应用起到了积极的推动作用。
